تعریف سقف وافل
– نوعی سقف بتنی مشبک با طراحی خاص برای کاهش وزن و افزایش مقاومت
– ساختهشده با قالبهای مربعی یا مستطیلی که پس از بتنریزی، شکل شبکهای به سقف میدهند
– نامگذاری برگرفته از شباهت ظاهری به نان وافل (پنجرهای)
– ترکیبی از بتن مسلح و میلگرد برای تحمل بارهای سنگین
– مناسب برای دهانههای بزرگ و فضاهای بدون ستون
– ظاهر مدرن و هندسی که امکان نورپردازی و طراحی معماری خاص را فراهم میکند
– قابل استفاده در سازههای مسکونی، تجاری، صنعتی، فرودگاهها، سالنها، موزهها و استخرها
انواع سقف وافل
- سقف وافل یک طرفه
- سقف وافل دو طرفه
سقف وافل یک طرفه
این نوع از سقف ، بیشتر در دهانه های کوتاه کاربرد دارند و قالب های مورد استفاده در این نوع سقف قالب های مستطیلی شکل هستند که به صورت دال یک طرفه عمل می کنند . از آنجایی که در این روش میلگرد ها فقط در یک جهت تعبیه می شوند میزان مصرف میلگرد در مقایسه با سقف دو طرفه کاهش می یابد و صرفه ی اقتصادی بیشتری دارد
سقف وافل دو طرفه
این نوع از سقف کاربرد بیشتری در ساختمان های دارای دهانه ی بلند دارد . قالب های مورد استفاده در این روش قالب های مربعی شکل هستند که به صورت دال دوطرفه عمل می کند . میلگرد ها در دو جهت متعامد بسته می شوند هرچند که میزان مصرف میلگرد در این روش بیشتر است و قیمت تمام شده ی بیشتری در مقایسه با سقف وافل یک طرفه دارد اما در نهایت مقاومت و استحکام و ایمنی بیشتری نسبت به سقف وافل یک طرفه دارد
کاربرد سقف وافل
– سازههای با دهانههای بزرگ مثل سالنهای اجتماعات، نمایشگاهها، آمفیتئاترها
– ساختمانهای مرتفع با طبقات زیاد و نیاز به کاهش وزن سازه
– پارکینگها برای جانمایی بهتر ستونها و افزایش فضای مفید
– فرودگاهها و ایستگاههای مترو به دلیل مقاومت بالا و ظاهر مدرن
– مراکز تجاری و اداری برای طراحیهای خاص و نورپردازی سقف
– استخرها و بیمارستانها به دلیل تحمل بار زیاد و امکان اجرای سقف بلند
– سازههای صنعتی مثل کارخانهها و سولهها با نیاز به فضای باز و بدون ستون
– کتابخانهها و موزهها برای ترکیب زیبایی معماری با استحکام سازه
ویژگی های سقف وافل
ویژگیهای فنی و سازهای
– طراحی مشبک برای کاهش وزن سقف
– انتقال بار در یک یا دو جهت (بسته به نوع یکطرفه یا دو طرفه)
– مقاومت بالا در برابر خمش، لرزش و زلزله
– مناسب برای دهانههای بلند تا حدود ۱۸ متر
– ضخامت دال بین ۶۰ تا ۱۰۰ میلیمتر
– کاهش مصرف بتن تا ۳۰٪ و میلگرد تا ۲۰٪ نسبت به سقفهای سنتی
نحوه اجرای سقف وافل
مراحل اجرا
– شمعبندی و قوطیکشی

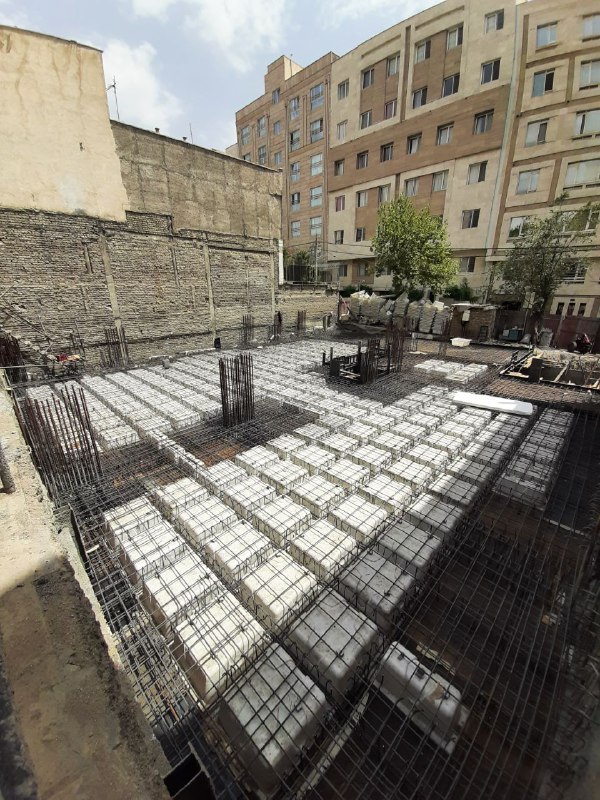

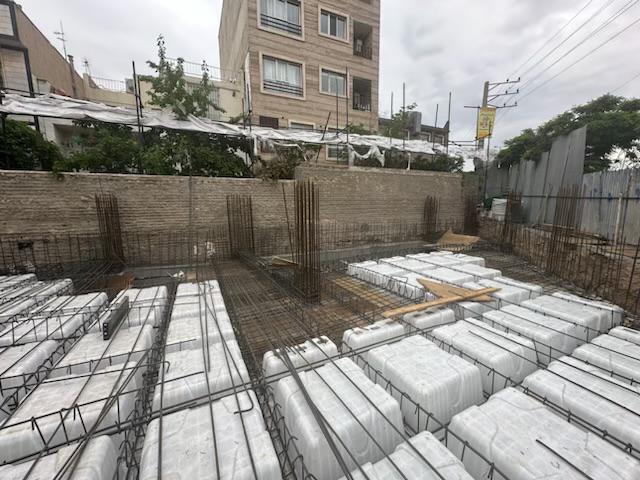

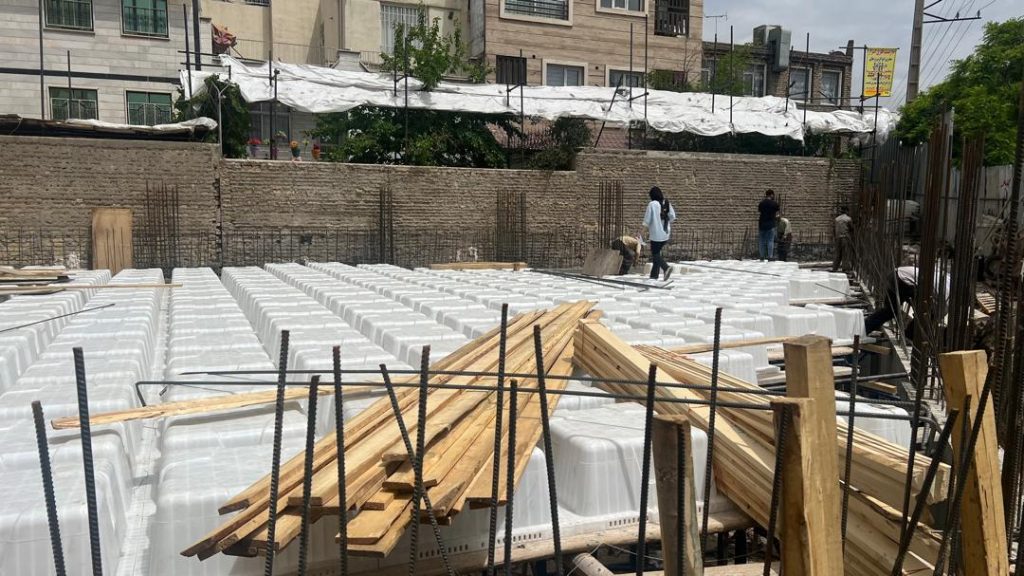

– نصب قالبهای وافل

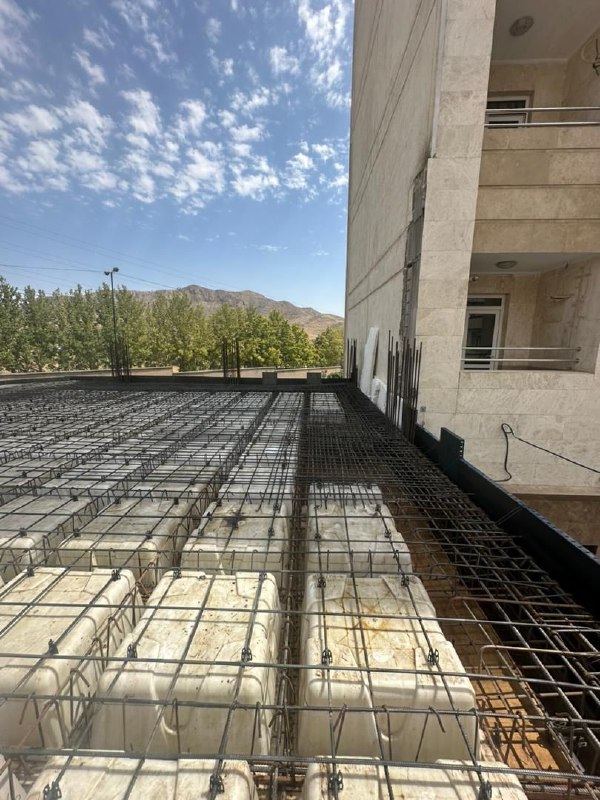

– آرماتورگذاری
– بتنریزی
– باز کردن قالبها
– اجرای سقف کاذب (در صورت نیاز)
مزایای استفاده از سقف وافل
– کاهش وزن مرده ساختمان
– تحمل بارهای سنگین در دهانههای بلند
– مقاومت بالا در برابر زلزله، خمش و لرزش
– انتقال بار در یک یا دو جهت (بسته به نوع سقف)
– مناسب برای اسکلت فلزی و بتنی
– صرفهجویی در مصرف بتن و میلگرد (تا ۳۰٪)
– کاهش تعداد ستونها و افزایش فضای مفید
– امکان استفاده مجدد از قالبها
– کاهش هزینههای سقف کاذب و نازککاری
– اجرای سریعتر و کاهش زمان پروژه
– عدم نیاز به تیرچه و بلوک
– قالببرداری آسان و قابل استفاده مجدد
– مناسب برای پروژههای بزرگ و پرتردد
– امکان عبور تأسیسات از فضای خالی قالبها
– کاهش نخالههای ساختمانی و آلودگی محیطی
زیبایی و نمای سقف وافل
– طراحی مشبک و منظم با قالبهای مربعی یا مستطیلی
– ایجاد نمای اکسپوز بدون نیاز به سقف کاذب
– جلوه معماری مدرن، صنعتی یا مینیمال
– مناسب برای فضاهای عمومی، تجاری و فرهنگی
